驱动板组装焊接机应用

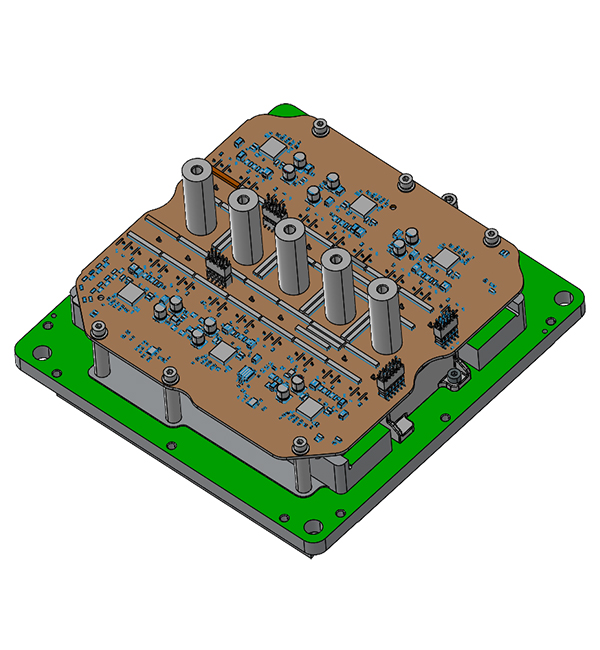

适用于新能源汽车电动驱动和控制系统主控板以及其他PCBA板的在线焊接操作。

驱动板组装焊接机的功能和特点

1. 设备导轨宽度兼容性：50～610 毫米。

2. 轨道承载能力：30 公斤。

3. PCB板间隙：250毫米（顶部）/ 70毫米（底部）。

4. 喷雾模块：流量容量为 3L；1 个喷嘴；定位精度为 ±0.05 毫米；喷雾范围为 2～8 毫米。

5. 预热和焊接模块：顶部热风预热（功率：6 kW）；底部短波红外预热（功率：16.2 kW）；XYZ 三轴伺服控制；单个焊锡锅容量 13 kg；浸入式焊嘴；最大波高 5 mm；最高焊接温度 350°C；定位精度 ±0.05 mm。

驱动板组装焊接机技术参数

设备尺寸（长×宽×高）：5000 毫米×2015 毫米×1672 毫米

产品周期时间：≤100秒/件

电源：380伏/50赫兹；总功率：约70千瓦

供气压力：0.5～0.7 MPa；耗气量：约 850 L/min

设备重量：约 2.8 吨

安全标准：钣金加工和安全设计符合 CE 要求。
