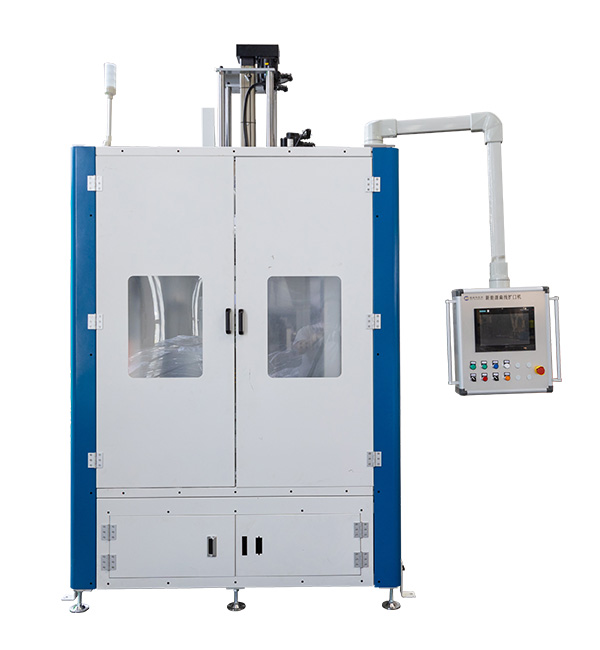

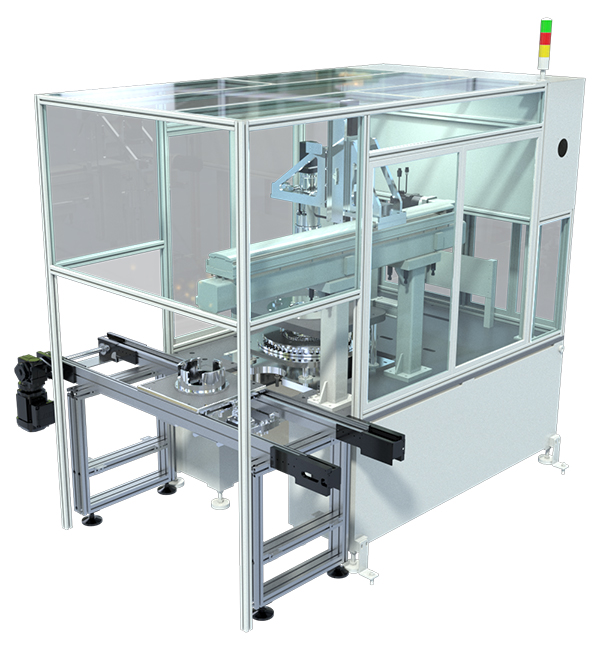

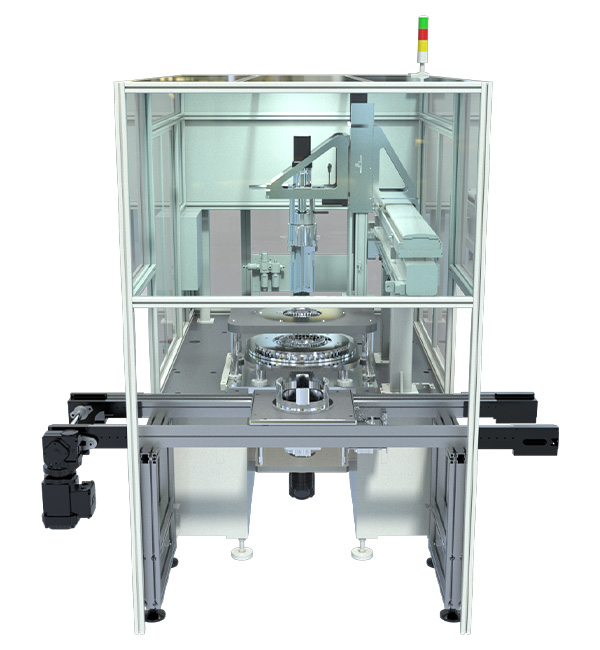

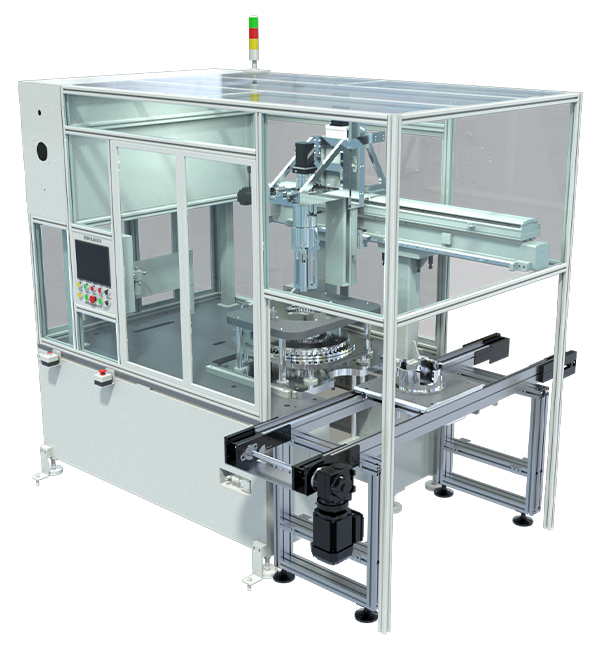

程序刷写机应用

该设备专为新能源汽车驱动电机扁线定子的端部扩口和成型而设计，在穿线之后、绞线之前进行。扩口方式包括单层、双层和多层结构，以及向上和向下扩口选项。在生产线流程中，该工位紧随穿线机之后，位于绞线机之前。该产品适用于具有 48、72、96 或 108 个槽的定子；定子外径范围为 100 至 500 毫米；扁线宽度为 2 至 6 毫米；扁线厚度为 1 至 3 毫米。

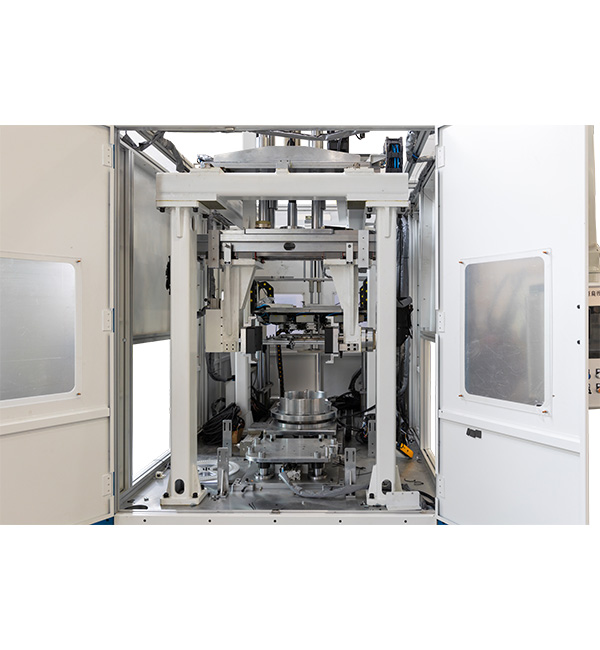

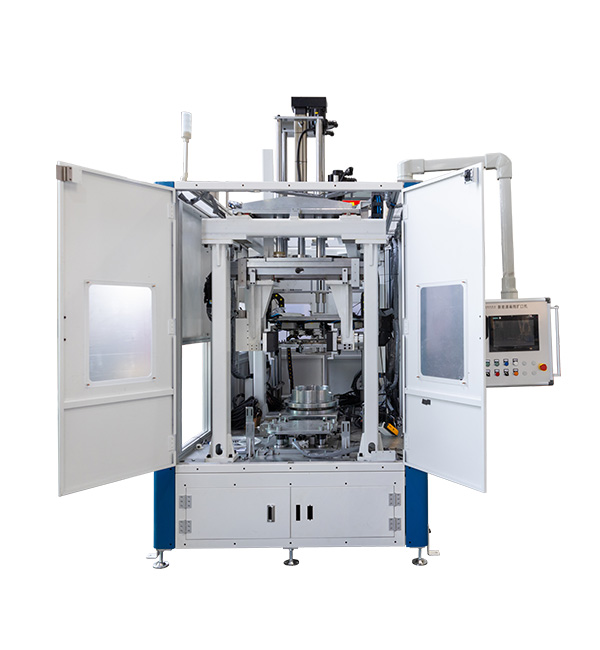

编程刷机机的功能和特性

自动夹紧和定位定子；允许选择扩口层数和方向；扩口机构根据预设角度执行成型操作；位置检测验证扩口后扁线端部的空间坐标；压力反馈提供扩口力的实时监测；偏差校正功能自动补偿位置偏差；翻转功能实现双面扩口；圆弧导轨系统便于快速更换。

核心功能

1. 快速换型及高兼容性：采用圆弧导轨设计，兼容48槽、72槽、96槽和108槽定子，可在10分钟内完成换型。2. 多层扩口能力：支持单层、双层和多层配置（最多12层），确保每一层的角度精度。3. 灵活的扩口方向：支持向上和向下两种扩口模式；结合翻转功能，可无缝适应各种生产线布局。4. 精密闭环控制：集成位置检测、压力反馈和偏差校正功能，实现±0.5°的扩口角度精度。5. 高刚性结构：确保多层扩口过程中受力稳定。6. 安全标准：通过CE认证。

程序刷新机技术参数

设备尺寸（长×宽×高）：2.5米×2.0米×2.4米

设备结构：弧形轨道快速换型系统

兼容插槽数量：48 / 72 / 96 / 108 个插槽

兼容定子外径范围：100 毫米 ~ 500 毫米

喇叭口层数：单层/双层/多层

喇叭口方向：向上喇叭口/向下喇叭口（具备翻转功能）

扩口角度精度：±0.1毫米

扩口周期时间：≤ 6 秒/槽

位置检测：配备视觉系统

压力反馈：已配备；实时监测燃烧力

校正功能：包含；自动位置补偿

翻转功能：已配备；可实现双面扩口

切换时间：≤ 10 分钟

电源：380V / 50Hz

供气量：0.5～0.7兆帕
