应用程序

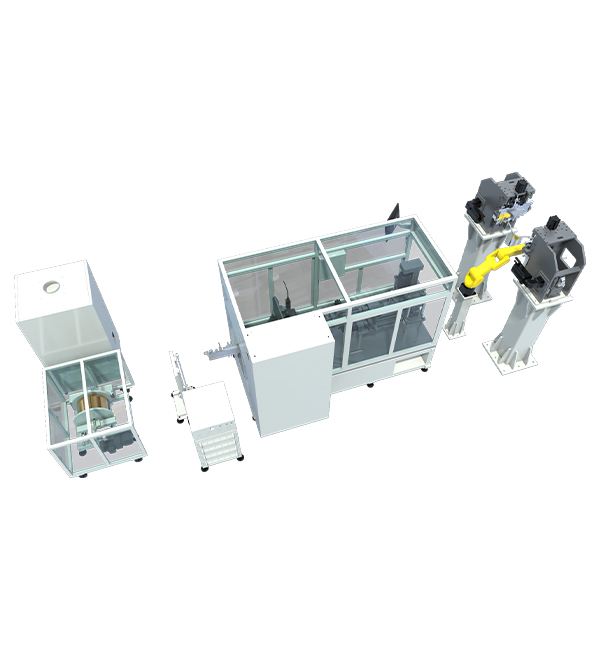

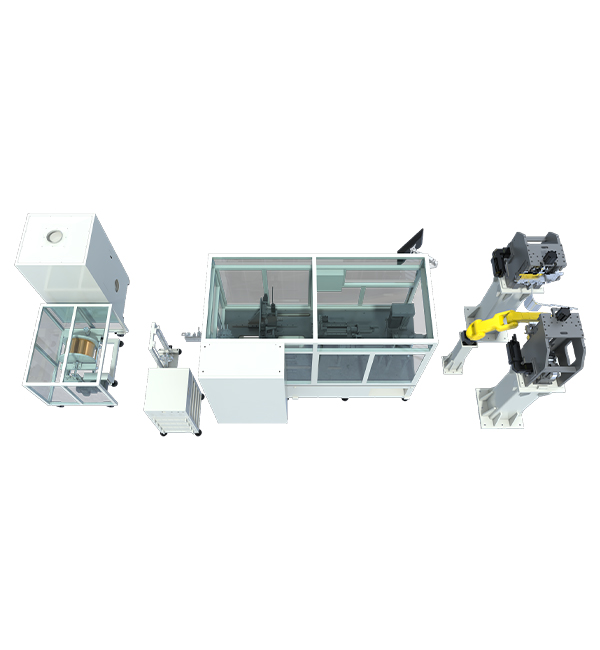

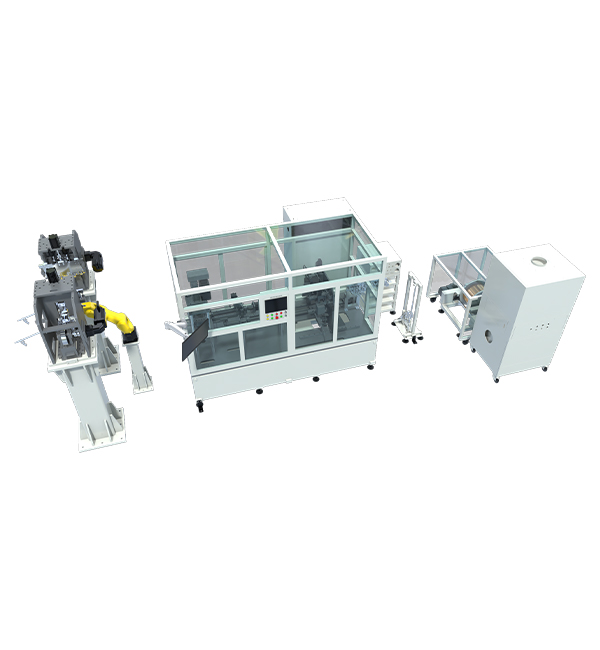

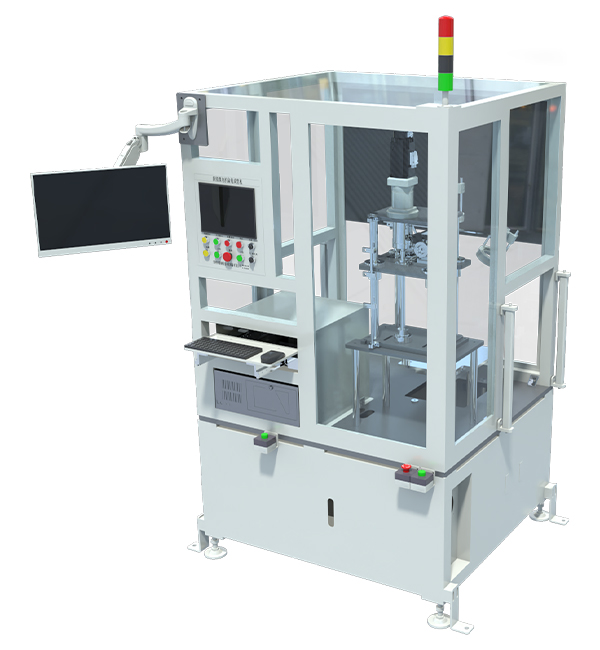

非常适合制造新能源汽车驱动电机的扁线定子（发夹式绕组）。

该设备能够生产各种形状的扁线发夹，包括 U 形、I 形和 X 形，是扁线定子生产线的核心设备，为下游工位（如槽绝缘插入、扩口、扭转和焊接）提供高精度发夹。

功能和特性

功能包括自动扁线开卷、张力控制和矫直；固定长度送料；以及二维冲压和三维弯曲工艺的组合。

其他功能包括自动切割和零件收集/卸载。可选功能包括在线视觉检测、激光测距和搪瓷剥离质量监控。

该系统支持快速切换，并兼容各种扁平线尺寸和发夹几何形状。

功能和特性

1. 高速和精度：单件加工周期为 1.2 秒，每 400 毫米成型精度为 ±0.15 毫米，确保后续扭转和焊接工艺的高质量结果。

2. 高稳定性：该设备的 OEE 超过 85%，在连续运行过程中故障率低，模具寿命 ≥200 万次循环。

3. 灵活切换：该系统兼容 250 毫米至 1000 毫米的发夹长度，可在 ≤15 分钟内完成切换，并支持一键调用各种发夹形状的参数。

4. 智能控制：配备人机界面 (HMI)，可显示实时生产输出、周期时间和故障报警；包含预留的 MES 接口，用于全面的生产数据可追溯性。

5. 安全性和可靠性：采用全封闭式金属安全防护罩和安全光幕，符合 CE 标准；气动和伺服驱动部件均配备过载保护机制。

技术参数

设备尺寸（长×宽×高）：10.5米×1.7米×2.2米

单发夹成型周期时间：≤ 1.2 秒/针

成型长度兼容范围：250 毫米 ~ 1000 毫米

长度精度（400 mm 基准）：±0.15 mm

整体设备效率 (OEE)：≥ 85%

扁线宽度兼容性：2 ~ 8 毫米

扁线厚度兼容性：1~3毫米

电源：380V/50Hz/三相五线制；总功率：约50千瓦

供气压力：0.5～0.7 MPa；耗气量：约300 L/min

设备重量：约10吨

模具寿命：≥ 200万次循环

切换时间：≤ 15 分钟

控制系统：PLC+触摸屏（可选配手持终端）
