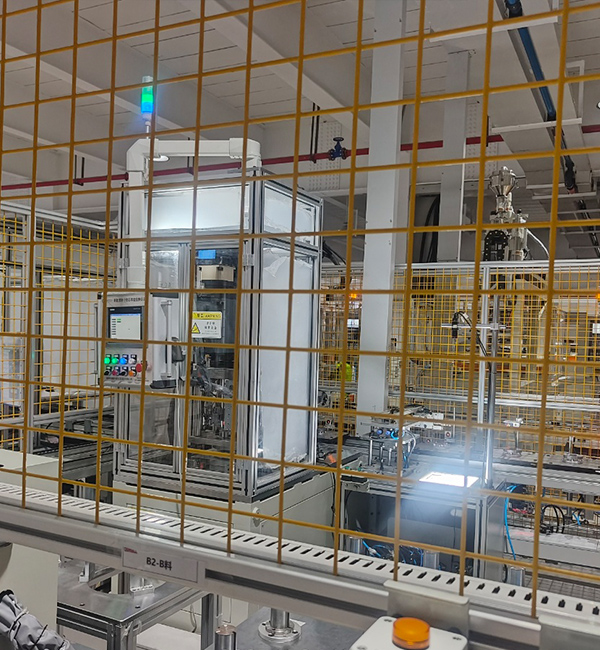

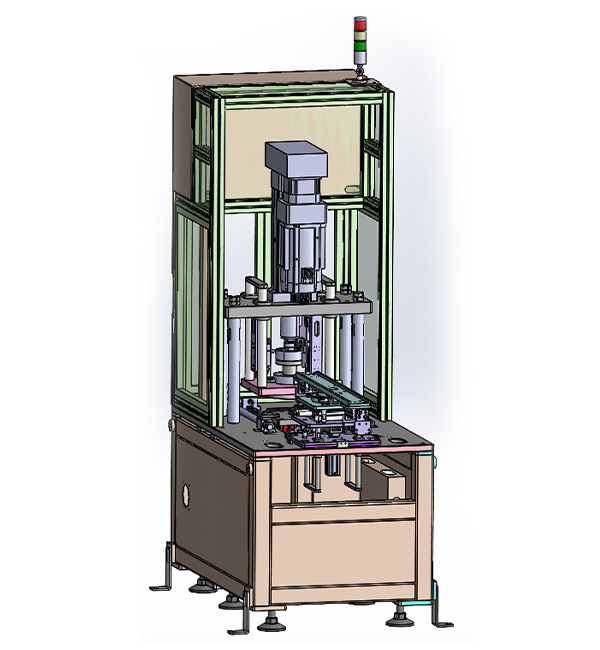

这款铁芯厚度测量机主要设计用于新能源领域高速转子的自动化装配线。它采用气动缸进行取放的自动化物料搬运设计，适用于各种规格铁芯的送料和检测。该系统支持人工送料和AGV自动送料，集成了自动升降定位、条码扫描、高度测量和二维视觉检测等功能。每个操作周期完成单个铁芯的送料和检测，从而降低人工劳动强度，确保稳定可靠的生产效率。测量尺寸、检测压力和测量点均可通过人机界面（HMI）进行配置；以PLC、触摸屏和伺服电机为核心的电气控制系统，确保了控制、参数设置和数据显示的安全可靠运行。
该设备适用于新能源行业高速电机转子和多规格可扩展转子装配线上的自动送料、尺寸检测和目视检测工位。
1. 执行转子铁芯的自动送料、条形码扫描、高度测量和目视检查；支持手动/AGV 送料、自动升降定位和自动输送。
2. 该工装夹具系统采用底部基准定位和伺服驱动夹紧相结合的方式，确保定位稳定可靠。
3. 检测机制采用双重传感系统（压力+位移），以确保较高的测量精度和数据可追溯性。
4. 支持不同产品型号的快速切换；可通过人机界面快速切换不同铁芯规格的参数。
5. 采用基于PLC的控制，可实时显示运行状态、故障报警和生产统计数据。
转子铁芯外径：φ70～φ180 毫米（可扩展）
转子铁芯总厚度：75～220毫米（可扩展）
检测压力：0～8T（可调）
测量精度：±0.03 毫米
重复性：Cgk≥1.67（基于50次测量）
压缩空气压力：0.5～0.7兆帕
适用产品：多规格转子铁芯
进料方式：人工/AGV（通过可折叠托盘箱）
控制系统：PLC + 伺服 + 触摸屏
电源：380V/50Hz，三相四线
整体尺寸（长×宽×高）：800×1330×2220毫米
设备重量：920公斤
