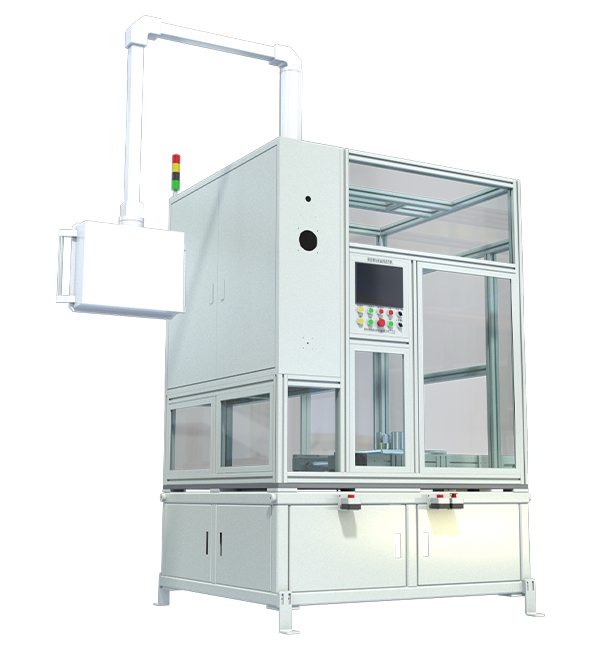

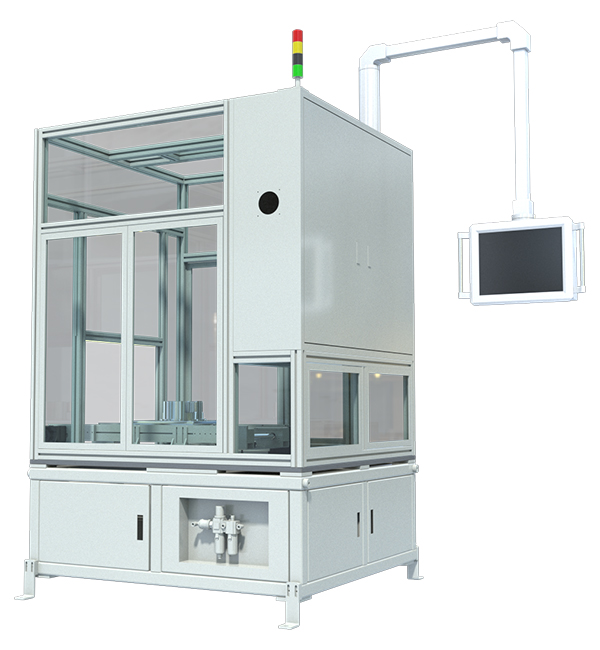

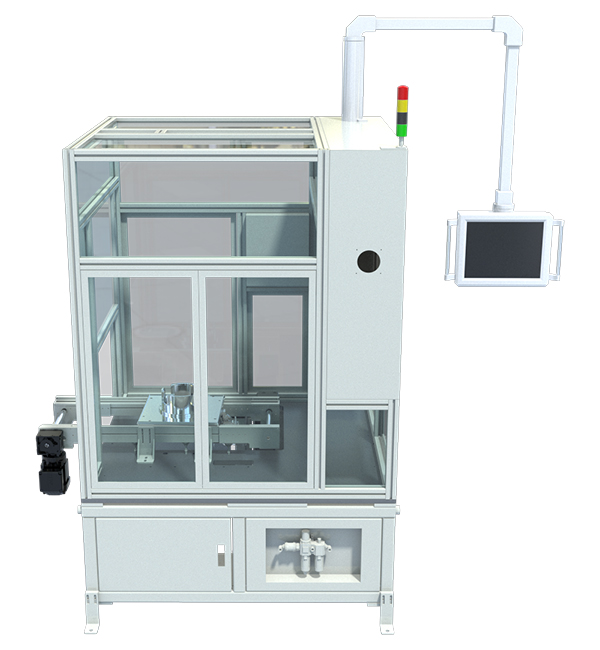

激光焊接机应用

适用于焊接新能源汽车驱动电机所用扁线定子的铜端面，特别是绕线工艺后的焊接。

TIG焊接适用于标准扁线端子，而激光焊接适用于标准端子和精细的“迷你针”端子。

在生产线中，该工位位于绞线机的下游和电气性能测试工位的上游。

该设备与外径为 100-500 毫米、扁线宽度为 2-6 毫米、“迷你针”尺寸为 4 毫米的定子兼容。

激光焊接机功能及特点

主要功能

自动夹紧和定位定子；SCARA 机器人快速操控焊枪或激光头到每个特定的焊接点。

焊接过程参数的实时监测。

集成式水冷装置确保热稳定性。

烟雾抽取和净化系统可捕获焊接烟雾和粉尘。

焊点可选目视检测系统。

MES数据上传接口。

“一键式”食谱调用，方便快速切换模式。

核心功能（通用）

1. 高速高产量：TIG 焊接 < 2 秒/点；激光焊接 < 1.5 秒/点。

2. 快速机器人定位：SCARA 机器人能够快速、精确地定位到多个焊接点。

3. 综合辅助系统：包括水冷装置和排烟/净化系统。

4. 智能模型切换：“一键式”配方调用可在 5 分钟内完成模型切换。

5. 数据可追溯性：TIG 焊接支持 MES 监控；激光焊接提供可选的功率监控功能。

TIG焊接特点

焊接强度高；拉拔力≥500牛顿；

焊点饱满牢固；适用于较粗的扁线和高应力工作条件。

激光焊接特性

标准配置：4 + 2 kW（总计 6 kW）；升级配置：2 + 4 kW（总计 6 kW），可进行深熔焊接；

微型销钉（≤ 4 毫米）具有显著优势；深熔焊接后拔出力≥ 300 牛顿；

焊点光滑，热影响区（HAZ）较小。

激光焊接机技术参数

设备尺寸（长×宽×高）：3.5米×2.2米×2.2米（典型值）

TIG焊接周期时间（每点）：≤ 2.0 秒

激光焊接周期时间（每点）：≤ 0.3 秒

TIG焊接拉拔力：≥500牛顿

激光焊接深熔拔出力（微型销）：≥ 300 N

总激光功率：6 kW（4+2 或 2+4 配置）

深熔焊接能力：支持；适用于微型销钉（≤ 4 毫米）

机器人类型：SCARA机器人；快速定位

辅助系统：水冷机 + 除尘净化系统

兼容定子外径：100 ~ 500 毫米

兼容的扁平线尺寸：宽度：2～6毫米；厚度：1～3毫米；迷你插针：≤4毫米

模式切换方法：一键调用配方；切换时间≤5分钟

MES监控：适用于氩弧焊；激光焊接可选。

电源：380伏/50赫兹

供气量：0.5～0.7兆帕

设备重量：氩弧焊机：约4.5吨/激光焊机：约5.0吨

安全标准：CE认证
